母排理論重量及載流量選用表

2017-06-17 xiaoxue 420

配電供電裝置主供電線路（銅排、鋁排叫母排）,各分支線（支排）由母排上引下。

母排就是指供電系統中，電柜中總制開關與各分路電路中的開關的連接銅排或鋁排。表面有做絕緣處理.主要作用是做導線用。

有時也稱母線排，是電力配電設備上的導電材料名稱，材質扁銅（相當于電線），沒有絕緣層，外面刷有表示相序的顏色油漆，主要用于室內 變壓器到配電柜再到電源總閘然后連接到各分閘。

1、母排理論重量及載流量選用表

a）、接觸面搪錫或鍍錫。

b）、環境溫度：銅母線為40℃，鋁母線為35℃，最高工作溫度為85℃。

c）、周圍環境溫度不等于40℃的校正系數見下表

系數見下表

周圍環境溫度℃	10	15	20	25	30	35	40	45	50
溫度校正系數	1.29	1.25	1.20	1.15	1.11	1.05	1.0	0.94	0.88

d）、周圍環境溫度不等于35℃的校正系數見下表

周圍環境溫度℃	10	15	20	25	30	35	40	45	50
溫度校正系數	1.22	1.18	1.14	1.09	1.05	1.0	0.95	0.89	0.84

e）、理論重量及載流量選用表

2、熱軋等邊角鋼

3、熱軋普通槽鋼

4、熱軋鋼板

5、根據負荷選用絕緣母線截面

6、以空氣作為絕緣介質柜內各相導體間與對地凈距

序號	額定電壓KV	3.6	7.2	12	24	40.5
1	導體至接地間凈距	7.5	10	12.5	20	30
2	不同相的導體間的凈距	7.5	10	12.5	18	30
3	導體至無孔遮欄間凈距	10.5	13	15.5	21	33
4	導體至網狀遮欄間凈距	17.5	20	22.5	28	40
5	無遮欄裸導體至地板間凈距	237.5	240	242.5	248	260
6	需要不同時停電檢修無遮欄裸導體間的水平凈距	187.5	190	129.5	198	210
7	出線套管至屋外通道地面間凈距	400	400	400	400	400

注：海拔高度超過1000m時1、2項應按每升高1000m增大10%進行修正；3～6項值應分別增加1或2項值的修正值。

7、高原型開關內一次元件的帶電距離

8、工頻耐壓水平

注：上表各值為在海拔高度為1000m處（即在加工廠家內）的工頻耐壓試驗值。

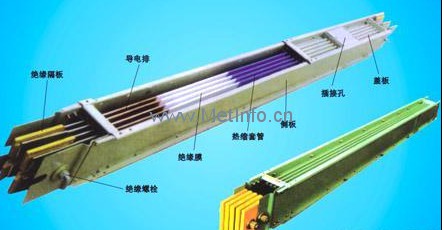

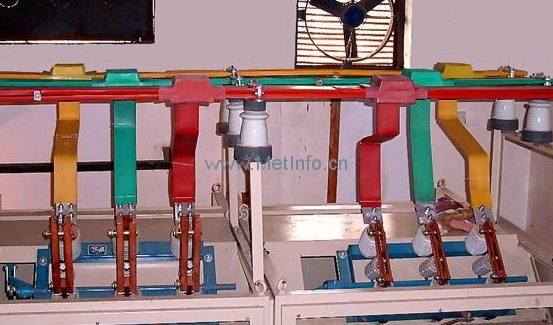

在電力系統中，母線把配電裝置中的各個載流分支回路連接在一起，起著匯集、分配和傳送電能的作用。母線按外型和結構，大致分為以下三類：

硬母線：包括矩形母線、圓形母線、管形母線等。

軟母線：包括鋁絞線、銅絞線、鋼芯鋁絞線、擴徑空心導線等。

封閉母線：包括共箱母線、分相母線等。

樂清市人禾電子有限公司是浙江最好的銅排廠家,專注于新能源電動車電池銅排連接、電工連接銅排、編織銅排、軟銅排連接、線纜連接以及絕緣保護套生產、研發和銷售。產品符合歐盟環保、UL阻燃，ISO9001管理體系認證要求。
