銅排力學設計核心：安全與可靠性的平衡

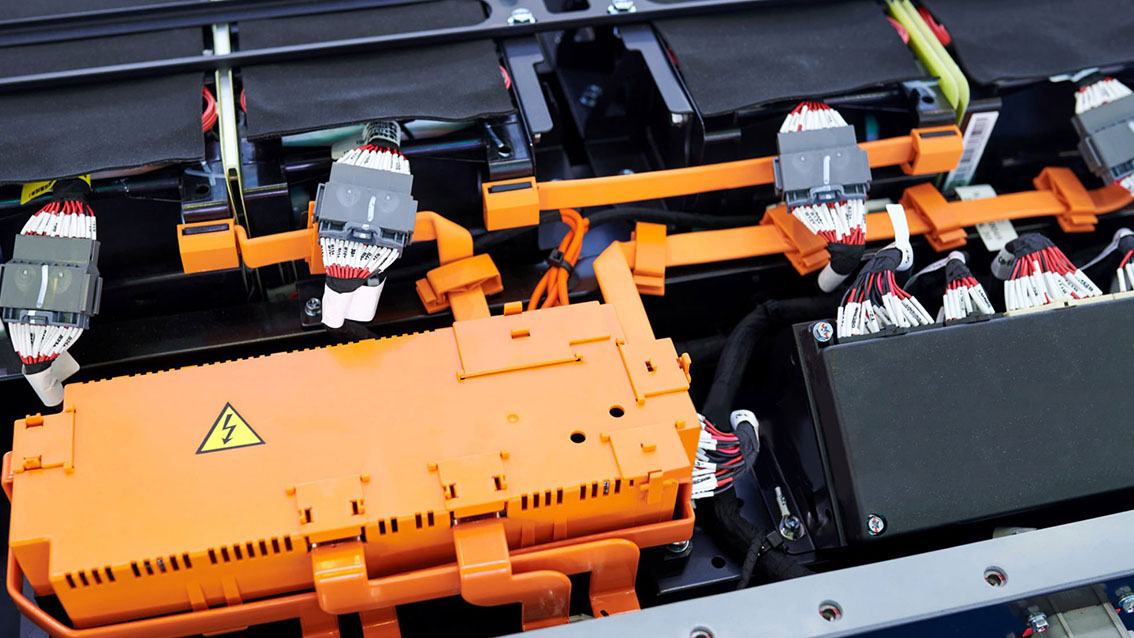

在新能源電驅系統、儲能電站及高低壓配電設備中，銅排（Busbar）是電流傳輸與電能分配的關鍵部件。它不僅承擔著高電流密度下的導電任務，還承擔機械支撐、熱傳導和絕緣隔離等多重功能。隨著系統電壓、電流等級的不斷提升，以及空間布置的日益緊湊，銅排在運行中承受的機械、熱及電磁應力顯著增加。若受力設計不當，將直接影響系統的安全性與穩定性。
因此，對銅排受力進行科學分析，并制定合理的安全設計策略，是新能源母排制造與配電系統設計中不可或缺的重要環節。

一、銅排受力的主要類型與特征

銅排在制造、裝配和運行中，會同時受到多種類型的應力作用，其主要來源包括：

1. 機械安裝應力

在設備裝配或現場安裝過程中，若安裝公差、支撐位置或緊固方式控制不當，容易產生初始應力（Residual Stress）。

這種應力雖然不明顯，卻會在長時間運行或熱循環過程中累積，導致銅排永久變形、絕緣層龜裂或接觸松動。

在配電柜或新能源汽車電驅系統中，這類安裝應力往往是早期故障的隱性誘因。

2. 電磁力應力（Electrodynamic Force）

在短路或突發過流狀態下，銅排中會流過數倍額定電流的沖擊電流，產生巨大的電磁力。

相鄰母排之間會出現相互排斥或吸引的瞬態沖擊，這種力可達到幾千牛甚至上萬牛。

若支撐結構設計不足或固定點布局不合理，銅排可能發生瞬時位移、彎曲變形甚至相間碰撞，引發短路與絕緣擊穿事故。

3. 熱應力（Thermal Stress）

銅的線膨脹系數較大（約17×10??/K），在長時間通流或頻繁啟停時，銅排會不斷發生膨脹與收縮。

當其受限于緊固件或結構件時，會形成明顯的熱膨脹約束力。

在新能源汽車、儲能系統和高壓配電柜中，這類熱應力若未得到補償，極易導致絕緣層老化、接觸面松動或結構裂紋。

4. 振動與外部載荷應力

尤其在新能源汽車或風電變流器等高振動場景中，銅排會長期承受交變機械載荷。

振動引起的微動磨損、疲勞累積及接觸電阻增加，都是導致可靠性下降的重要因素。

二、銅排受力分析方法

銅排的受力分析是母排設計的重要基礎，應結合仿真、測試與工程經驗多維評估：

1. 有限元仿真分析（FEA）

利用三維建模與有限元仿真軟件，對銅排的電磁場分布、溫升效應與力學響應進行耦合分析。
通過模擬不同載流、短路及熱循環條件，識別應力集中點、最大位移區及可能的疲勞風險，為結構優化提供可靠依據。

2. 熱-力-電多場耦合實驗驗證

通過短路沖擊、熱循環和振動試驗，對樣件的形變、接觸穩定性及溫升分布進行驗證。
這些測試能真實反映母排在極端運行環境下的綜合受力狀態，是產品定型與安全認證的重要環節。

3. 應變與疲勞監測

在關鍵連接點布置應變計，對裝配應力與運行應變進行實時監測，評估其疲勞壽命與結構安全裕度。
該方法尤其適用于動力電池包和高壓配電柜的長期運行可靠性分析。

三、安全設計要點與工程實踐

在新能源與配電系統中，銅排的安全設計需從結構、材料、工藝與安裝四個維度系統考慮：

1. 結構設計優化

• 合理布置支撐點與安裝間距，防止懸臂過長引起撓度過大；

• 折彎處設置足夠彎曲半徑（一般≥3倍厚度），避免應力集中；

• 對多層母排進行分層設計，確保磁力與熱應力平衡；

• 在長距離銅排上設置滑動支撐或膨脹補償結構，釋放熱應力。

2. 材料與表面處理

• 優選高導電T2紫銅或高強度C1100銅材，兼顧導電性與機械強度；

• 采用鍍錫、鍍鎳等表面工藝，降低接觸電阻并防止氧化；

• 對絕緣層選用耐高溫材料（如PI、PPS+GF、PVC浸塑等），確保在受力變形下仍保持良好附著與絕緣性能。

3. 工藝與裝配控制

• 在生產過程中控制折彎應力與退火工藝，防止內應力殘留；

• 裝配過程中保持銅排自然狀態，避免強行裝配；

• 對緊固件進行扭矩控制，防止因力矩不足或過緊造成接觸不良或絕緣破壞。

4. 檢測與監測

• 對成品進行形變檢測、溫升測試、絕緣耐壓與短路模擬測試；

• 在關鍵節點引入溫度或應變傳感監測，進行運行狀態追蹤與預警。

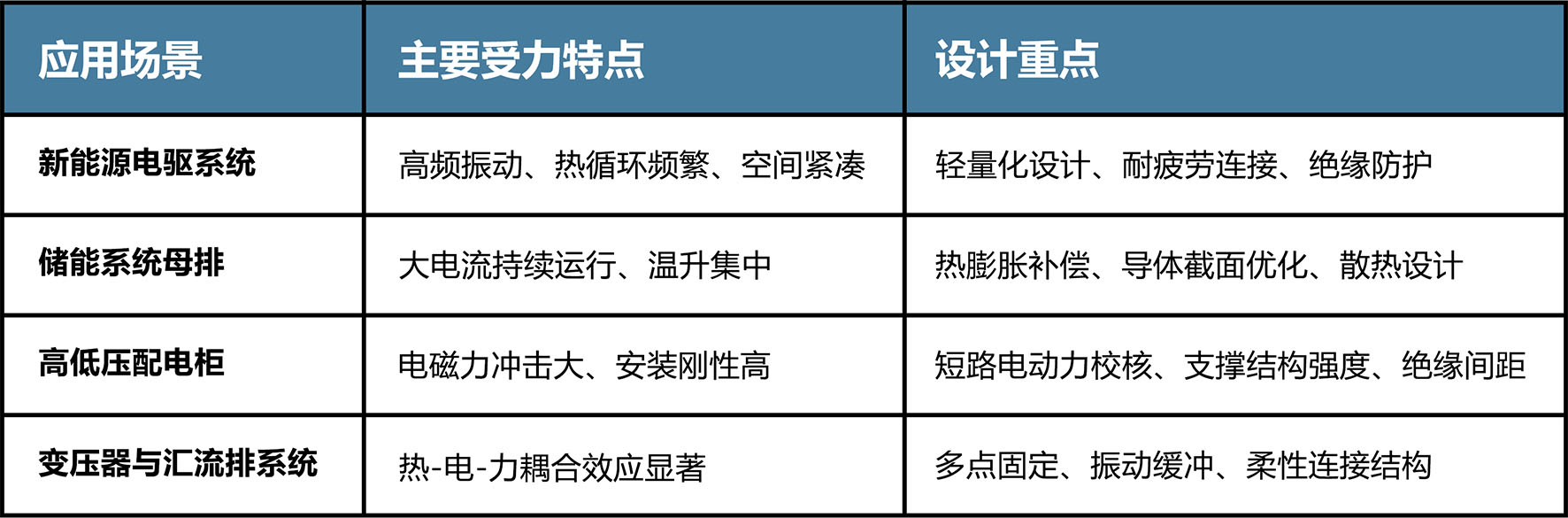

四、配電系統與新能源應用的設計差異

在不同應用領域，銅排的受力特征與安全設計重點也各有差異：

五、未來趨勢與創新方向

隨著新能源與智能電網技術的發展，銅排受力設計正向仿真驅動與智能化制造方向演進：

1. 數字化仿真驗證
   利用數字孿生技術實現銅排的熱-力-電動態監測與虛擬調優，提高設計精度與驗證效率。

2. 復合材料與輕量化設計
   采用銅包鋁、銅鋁復合或碳纖維增強結構，實現導電與機械性能平衡，降低系統重量。

3. 自動化裝配與扭矩監控
   通過機器人裝配與自動扭矩控制系統，實現安裝應力可控與一致性保障。

4. 高可靠絕緣一體化工藝
   注塑包覆與模壓成型技術可在保障絕緣性能的同時，顯著提升機械穩定性與抗振性能。

結語

銅排受力分析與安全設計是新能源與配電系統長期可靠運行的基礎。
從材料選型到結構設計，從制造工藝到裝配控制，每一個環節都與受力安全息息相關。
人禾依托豐富的母排制造經驗與先進的仿真分析技術，致力于為全球客戶提供高可靠性、高安全性的銅排連接解決方案。
只有深入分析新能源電驅系統中銅排的受力機制（如振動載荷、熱循環應力），并明確不同工況下的安全邊界（如電流承載極限、絕緣耐受閾值），

才能真正實現電驅系統內部電能傳輸?shù)母咝c安全。
